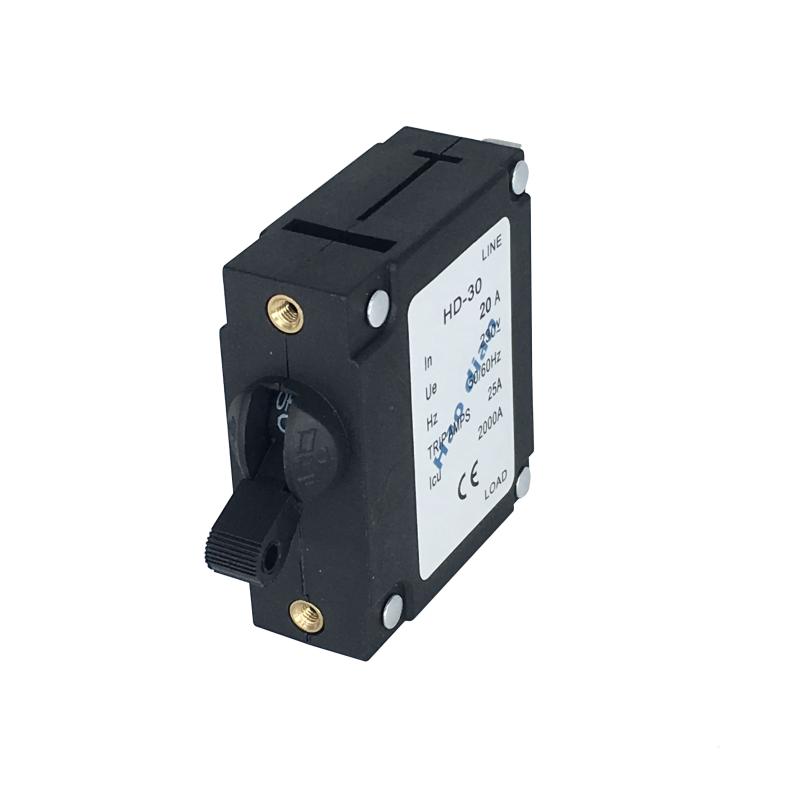

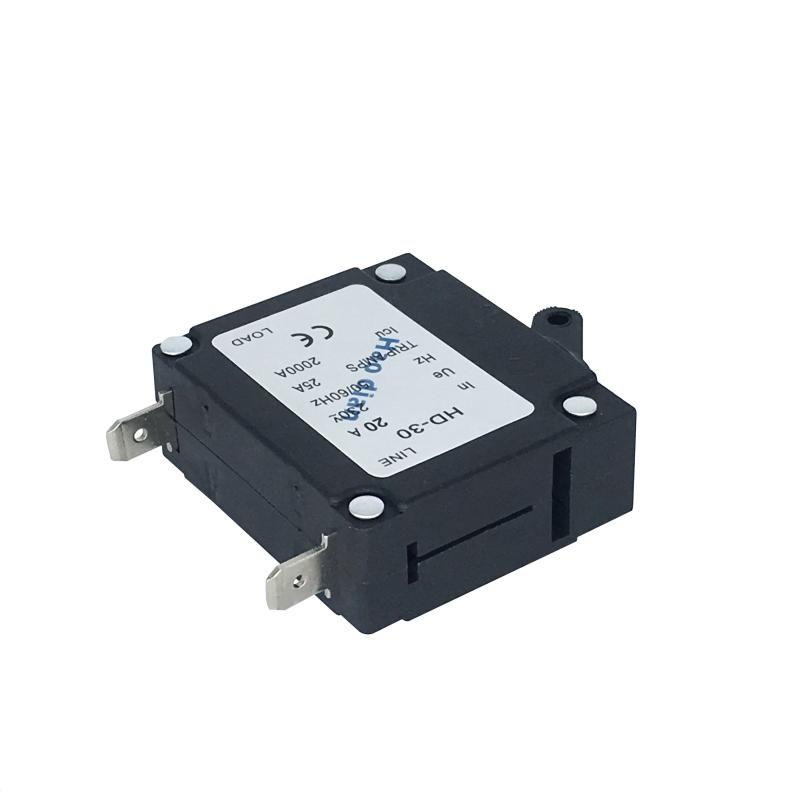

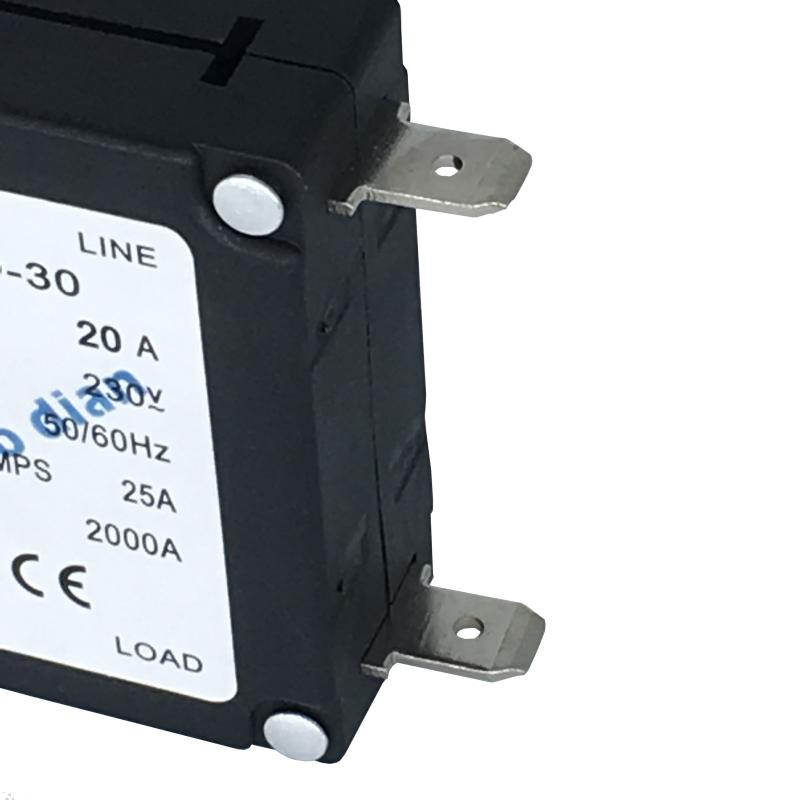

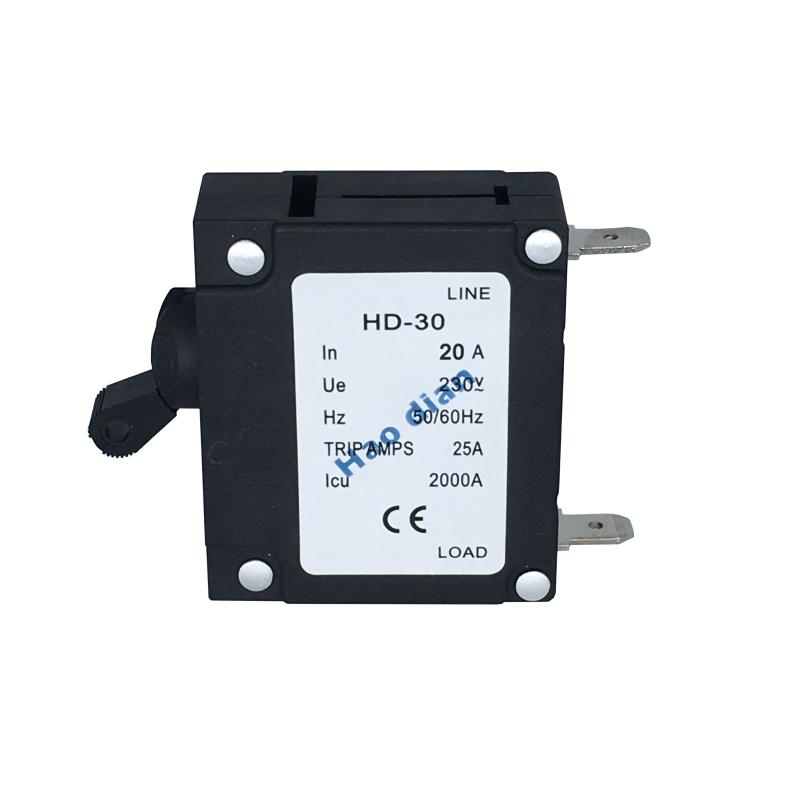

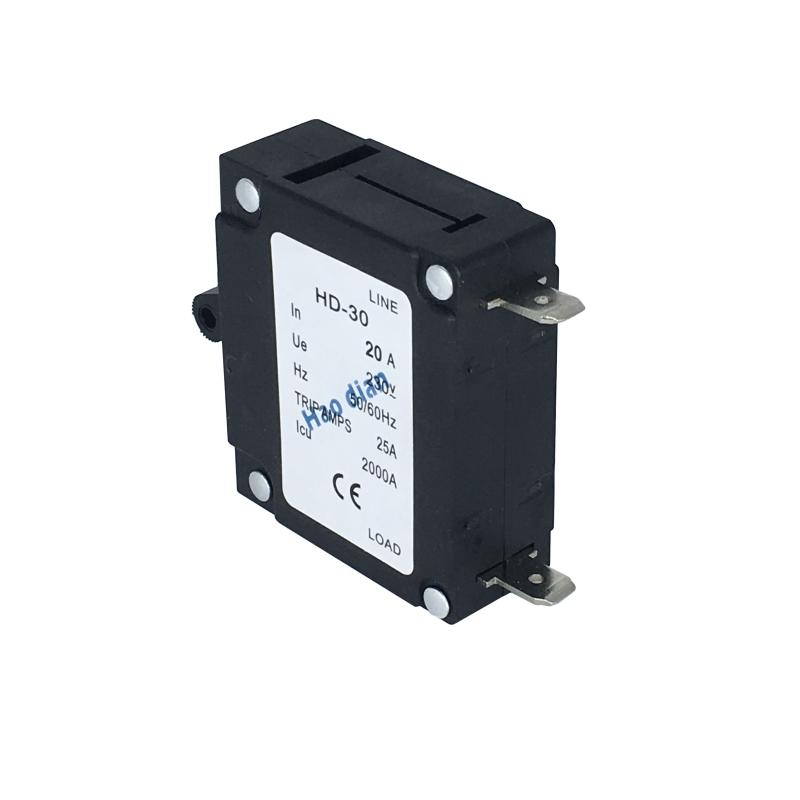

磁力液压电磁塑壳断路器 直脚HD-30系2P/30A设备保护电磁式断路器

产品参数 Details在线订购

厂家直销质保2年HD-30系2P/30A磁力液压设备保护电磁式断路器直脚



正常工作及安装条件Working & Installation conditions

  1. 周围空气温度:上限为+85℃,下限为-40℃。
  2. 海拔高度不超过2000米。
  3. 温度:断路器安装使用地点的空气相对湿度在温度+85℃时不超过50%,最湿月平均最低温度不超过25℃,该月平均最大相对湿度不超过90%。
  4. 断路器可安装在显著冲击和振动的场合。
  5. 断路器安装时与垂直面的倾斜度不超过5o
  6. 断路器应安装在无爆炸危险介质,无足以腐蚀金属和破坏绝缘的气体和尘埃(包括导电尘埃)的场所。
  7. 断路器应安装在无雪雨侵蚀的地方。
  8. 断路器安装类别为Ⅲ类。
  9. 断路器的污染等级为3级。

主要技术参数Main technical parameters



产品型号Model

HD-30

HD-50

HD-25

额定电流Rated current

1A-50A

1A-100A

1A-30A

额定电压Rated voltage

AC250V 50/60Hz

极数Poles

1P 2P 3P 4P

1P 2P 3P 4P

2P

接线方式Connection

螺钉,拔插式Bolt,Plug

螺栓Bolt

拔插式Plug

安装方式Installation

板前安装Font mounting

板前安装Font mounting

板前安装Font mounting



过电流脱扣器的动作特性Operation characteristics of an over-current release

  1. 动作特性Operation charateristics

脱扣电源

Trip current

动作时间(sOperating time(s)

1 In

1.25 In

2 In

4 In

6 In

A

不动作

2~40

0.5~5

0.2~0.8

0.04~0.3

B

不动作

10~90

0.8~8

0.4~2

0.08~1

C

不动作

20~180

2~10

0.8~3

0.1~1.5





适用范围Application
